    架构师之路(二)-概念架构

    root

    2 月 21, 2021 #架构师之路

    什么是概念架构

    概念性架构界定系统的高层组件,以及它们之间的关系。概念性架构意在对系统进行适当分解,而不陷入细节。借此,可以与管理人员、市场人员、用户等非技术人员交流架构。概念性架构规定了每个组件的非正式规约及架构图,但不涉及接口细节。

    实际意义


    1.不同系统的架构,为什么不同?
    需求不同,所以架构不同。这里需求包括了功能、质量、约束等方面。

    2.架构设计中,应何时确立架构大方向的不同?
    进行概念架构设计时应确立架构大方向。架构设计贵在有针对性,概念架构针对重大需求、特色需求、高风险需求的要求,给出高层次的解决方案——这就是概念架构的最重要意义。

    实践要领


    重大需求塑造概念架构
    ADMEMS方法Conceptual Arch阶段核心理念:重大需求塑造概念架构,这里重大需求应涵盖功能需求、质量及约束3类需求的关键部分。

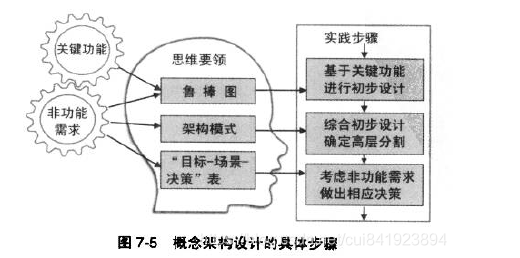

    概念架构阶段的3个步骤
    1.初步设计。基于关键功能,借助鲁棒图进行以发现职责为目的的初步设计。
    2.高层分割。对系统这个黑盒子进行高层切分,例如切分复杂系统为多个二级系统,或者直接切分系统为具体子系统。
    3.考虑非功能需求

    初步设计


    初步设计对复杂系统的意义
    1.架构师只有在设计复杂系统(或涉及不熟悉的领域,感受“挺复杂”)时才需要初步设计。
    2.初步设计的目标:发现职责。无须展开架构设计细节。
    后续的架构实际工作必然以初步设计为基础。

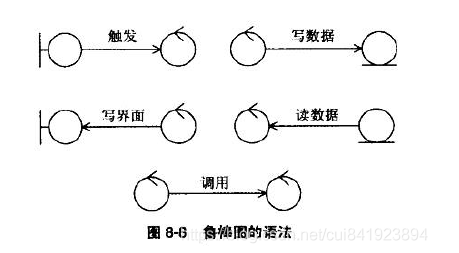

    鲁棒图简介


    鲁棒图包括3种元素,分别是边界对象、控制对象、实体对象:
    边界对象对模拟外部环境和未来系统之间的交互进行建模。边界对象负责接收外部输入,处理内部内容的解释,并表达或传递响应的结果。
    控制对象对行为进行封装,描述用例中事件流的控制行为。
    实体对象对信息进行描述。

    基于鲁棒图进行初步设计的10条经验

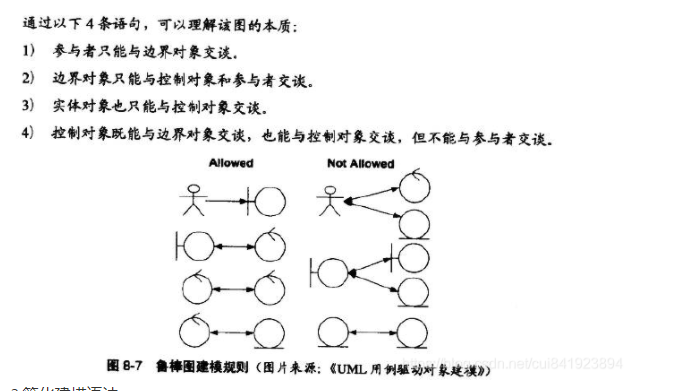

    1.遵守建模规则

    2.简化建模语法

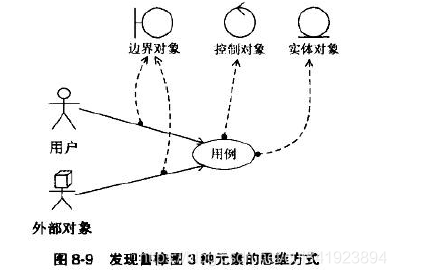

    3.遵循3种元素的发现思路

    4.增量建模
    先识别最“明显”的职责->开始考虑职责间的关系,并发现新职责->继续考虑职责间的关系,并发现新职责->直到模型比较完善

    5.实体对象≠持久化对象

    6.只对关键功能(用例)画鲁棒图

    7.每个鲁棒图有2~5个控制对象

    8.勿关注细节

    9.勿过分关注UI,除非辅助或验证UI设计

    10.鲁棒图≠用例规约的可视化

    高层分割

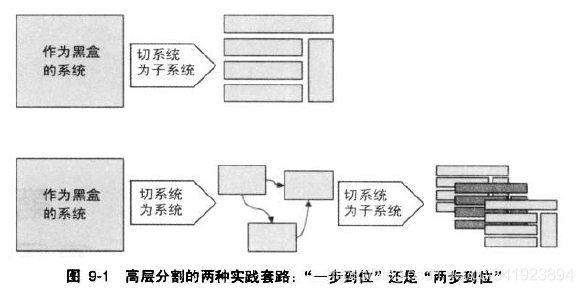

    高层分割的两种实践套路:
    “高层分割”的两种实践讨论:切系统为系统;切系统为子系统

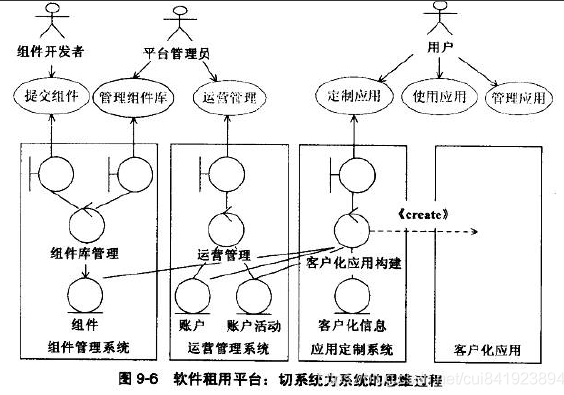

    切系统为系统
    具体指:
    1)系统比较复杂,需要进行两级高层切分。
    2)首先,把系统切成更小一级的系统,每个更小一级的系统都可以有单独的需求、设计、实现…
    3)之后,针对每个“更小一级的系统”,进行“切系统为子系统”…
    例子:

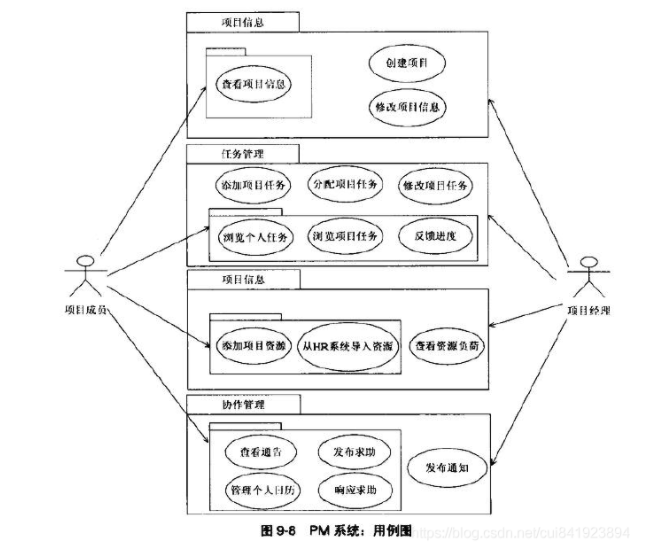

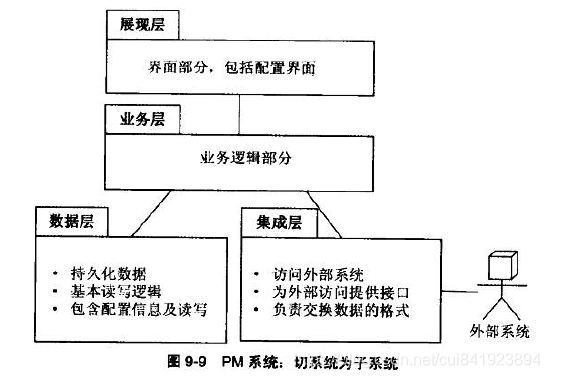

    切系统为子系统
    最常见就是分层。
    例子:

    分层式概念架构


    分层“3+1种”流派:
    Layer:逻辑层
    Tier:物理层
    按通用性分层
    技术堆叠

    Layer:逻辑层
    逻辑层重视职责的划分,职责之间常常是上层使用下层的关系——但是不关心上层和下层是否能分布在不同的机器。

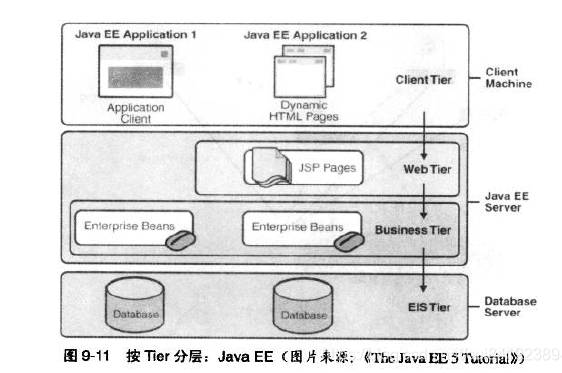

    Tier:物理层
    物理层指能分布在不同机器上的软件单元,不同物理层之间必须有跨机器访问的能力——可以通过远程条用、或通信协议等方式。

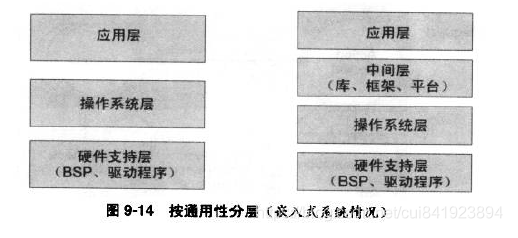

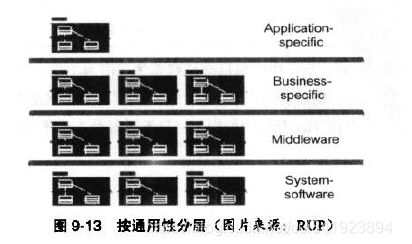

    按通用性分层
    指:将通用性不同的部分划归不同的层,以此作为系统的总体切分方式。

    一般而言,通用程度越大,所处的层次越靠下。例如

    嵌入式系统分层架构通用性越强的层,位于中间,硬件相关部分,以及应用特定部分分别位于下层和上层。例如

    技术堆叠
    技术堆叠不是独立的架构模式,而是基于分层架构(或其他架构模式)提供的进一步说明。
    例如

    考虑非功能需求


    考虑非功能目标要趁早

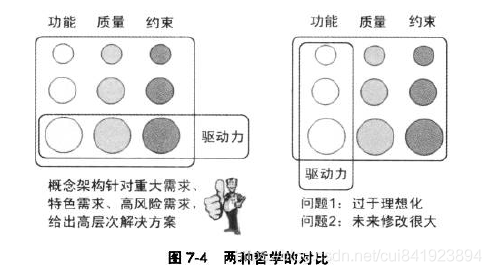

    概念架构不等于理想化架构。ADMEMS强调:
    1)重大需求塑造概念架构。
    2)概念架构是一个“架构设计阶段”,必须在细化架构设计阶段之前,针对重大需求、特色需求、高风险需求,形成稳定的高层架构设计成果。
    3)如果只考虑“功能需求”来设计概念架构,将导致概念架构沦为“理想化架构”,这个脆弱的架构不就就会面临“大改”的压力,甚至导致投板等工作失败

    本文转自:https://my.oschina.net/yaukie/blog/3060580
